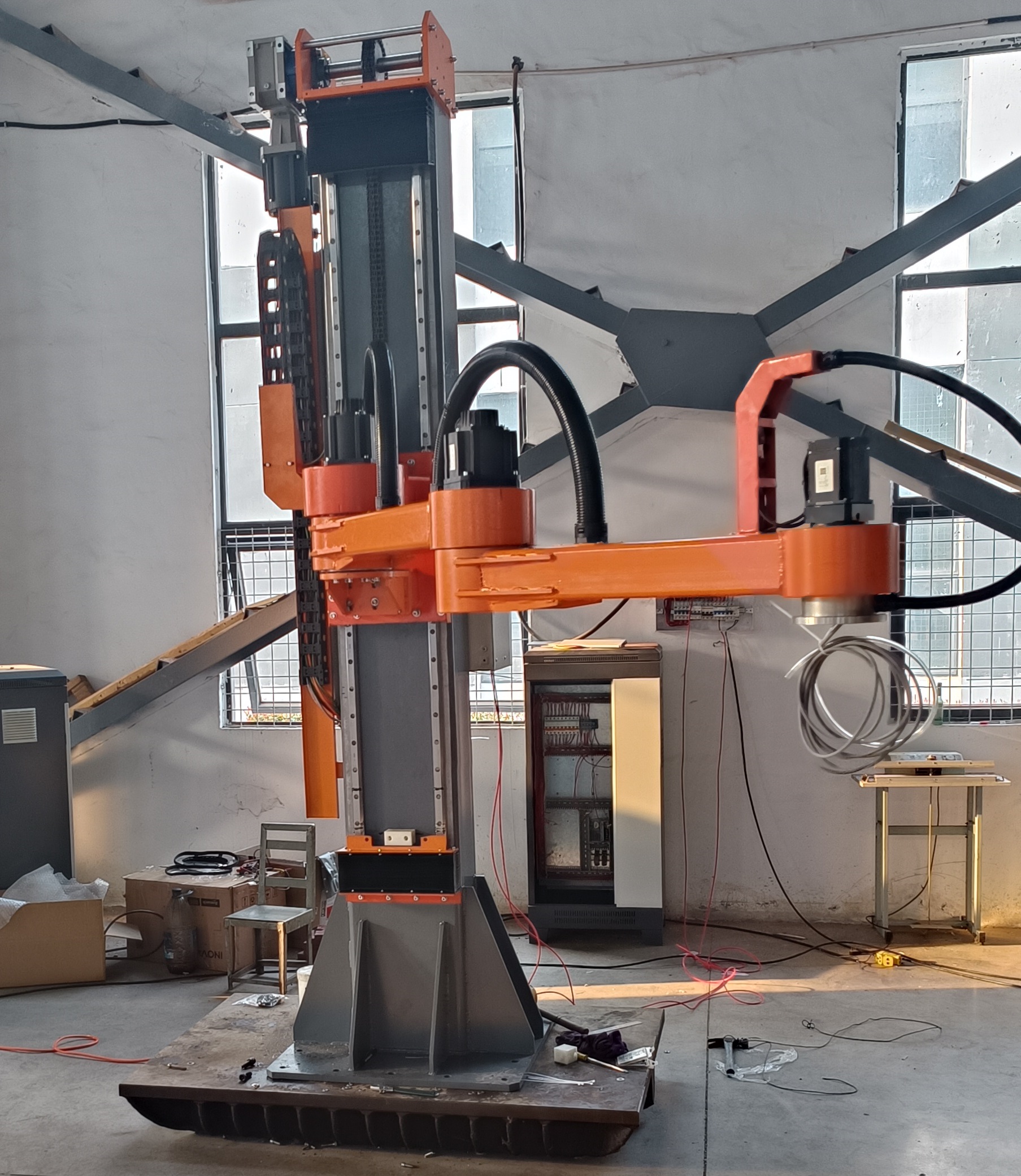

X轴使用回转支承,做圆周运动,Y轴均为同步齿形带传动,单坐标重复定位精度为0.1mm,直线运动速度:40000mm/min。Z轴使用链条传动,牢固稳定,直线运动速度28000mm/min。
特点:
结构简单、造价低。
夹具抓取的能力较大,承重性好。
采用台湾新代机器人控制系统,使得码垛机堆垛稳定、定点复位、动作流畅。
具有超过180度的旋转功能,可适用双栈板左右同时码垛。
旋转灵活,占地面积小,有多个维度,性能堪比机器人码垛。
主要应用于食品、饮料、药品等行业生产线的后端码垛。
主要参数:
托盘规格 1200mm*1200mm
设备高度 3575mm
工作半径 2500mm
堆垛高度 <2000mm
码垛速度 ≤9次/分
电源 三相四线380V、50HZ,
总功率 4.5KW
适用范围 各类纸箱、袋子、上面为基本平面的桶等
抓取方式 吸盘、夹具、抓手
|
X轴 |
Y轴 |
Z轴 |
C轴 |
行程 |
±150° |
1200mm |
2500mm |
±180° |
速度 |
0-120R/min |
0-40000mm/min |
0-28000mm/min |
0-120R/min |
电机功率 |
1700w |
1100w |
1700w,带刹车 |
1100w |
精度 |
≤0.2mm |
≤0.2mm |
≤0.2mm |
≤0.2mm |
伺服驱动 |
新代(台湾) |
新代(台湾) |
新代(台湾) |
新代(台湾) |
|
|
|||
减速机速比 |
10 |
10 |
20 |
40 |
减速机 |
秦川 |
秦川 |
秦川 |
秦川 |
减速机类型 |
高精密行星 |
高精密行星 |
涡轮蜗杆 |
高精密行星 |
伺服线缆 |
星光/太阳 |
星光/太阳 |
星光/太阳 |
星光/太阳 |
导轨 |
|
上银 |
上银 |
|
轴承 |
|
NSK |
NSK |
|
控制器 |
新代(台湾),IO点数:16I/16O(可扩展) |
|
||
其他配件 |
气缸:亚德客, 低压配置:施耐德,零件自制 |
|
||
其他 |
通讯协议:Modbus-tcp,EtherNet/IP,可搭配视觉系统,扫码枪 |
|
示教器优势
1、台湾自主研发控制系统和驱动,速度快、精度高、稳定性好
2、图形&中文对话编程方式,手持示教器,简单上手,普通员工亦可操作
3、支持二次开发,可按需定制操作界面
4、路径设置简单,无需复杂路径计算
5、带模拟试跑,可按单步运转机械手臂,适合前期调试
6、权限管理,对使用者、工程师、管理者,可设置不同密码,防止误操作
7、码垛方案可任意切换,码垛坐标、码垛路径可存储可修改,机身自身可存储超万种码垛方案,可建文件夹归档,调用时直接点击切换。码垛方案为txt文档,可保存在电脑、U盘、移动硬盘,有效防止丢失。
8、可配扫码枪、工业相机,实现自动分拣码垛
9、自带IO监控、运行监控、报警记录等功能
10、 全闭环控制模式,断电不会丢失坐标位置
